제품소개

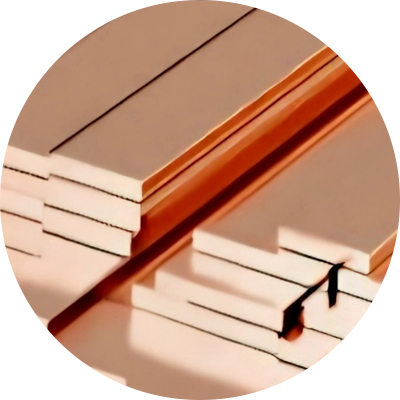

구리 버스 바

특징
고순도의 재질로 압출(압연), 인발 가공된 구리 버스바는 전력 분배 시스템에서 전류를 안전하고 효율적으로 전달하는데 사용되는 전도성금속으로, 전기 전도성 및 굽힘성이 뛰어나 사용시 결함이 없고 다량의 전류를 가장 효율적으로 공급하는 전기 배전 장치나 전력시스템에서 중요한 역할은한다. 산업 전반에 요구되는 화학성분, 기계적특성 및 도전율 등을 만족하는 우수한 제품을 엄격한 품질관리를 통해 생산 공급한다.
적용분야
전력배전(수배전반), 데이터 센터, 전기차 배터리 시스템, 산업용 전기설비, 발전소 및 변전소, 고전력 전기시스템, 차단기, 대용량 동력간선, 배선기구 및 스위치류
생산 가능 규격
: Min. 3x12mm ~ Max. 20x200mm
기타 규격(두께 / 나비)은 담당자와 협의하여 결정한다.
종류 및 화학성분
합금번호 기호 Cu(질량 %)
C1020 C1020 BB 99.96 이상
C1100 C1100 BB 99.90 이상
도전율 (단위 : % IACS)
합금번호 질별 기호 도전율(20℃) %IACS
C 1020
C 1100		 O C 1020 BB – O
C 1100 BB – O		 100 이상
1/4H C 1020 BB – 1/4H
C 1100 BB – 1/4H		 98 이상
1/2H C 1020 BB – 1/2H
C 1100 BB – 1/2H		 98 이상
H C 1020 BB – H
C 1100 BB – H		 97 이상

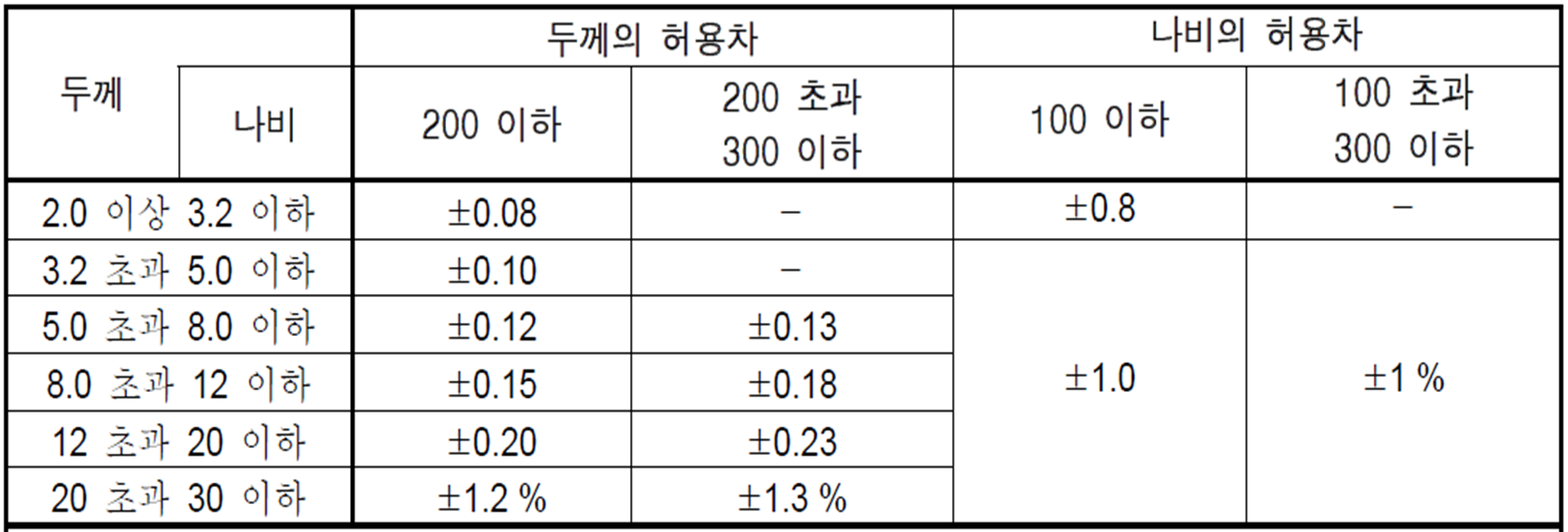

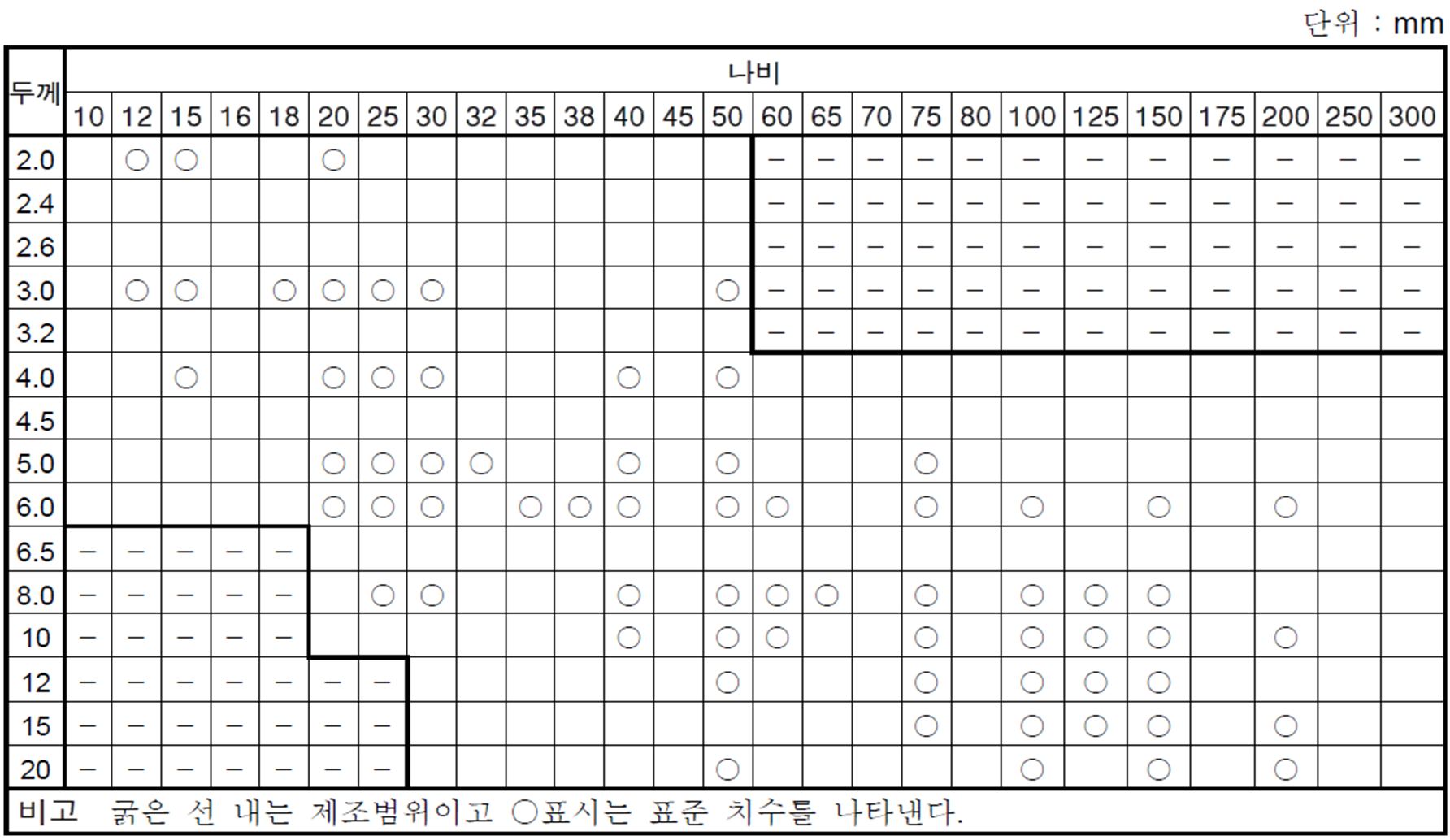

표준 치수 및 허용차(두께 및 나비)
구리 버스바의 두께는 2.0~50mm, 나비는 300mm 이하의 것
(길이는 별도의 지정 없는 한 최대 5m로 한다.)

※ 표를 좌우로 스크롤해서 확인하세요.

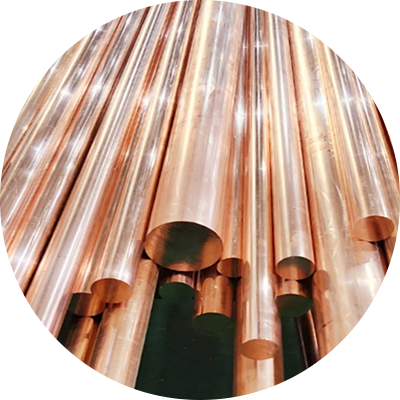

구리 봉

특징
전기 전도성이 우수하고 고순도의 재질로 전연성, 내식성, 내후성, 높은 열전도성 및 우수한 가공성으로 원형, 육각, 사각 등 다양한 형태와 크기로 제작이 가능하며, 고객의 요구에 따라 다양한 제품을 생산하여 구리 봉의 우수한 특성을 활용해 전기적 또는 기계적 용도로 널리 사용한다.
적용분야
전기배선, 전자제품, 전기기계장비, 배터리시스템, 자동차 및 항공기, 배전반 및 변전소, 화학공업용
생산 가능 규격
: Min. 8mm ~ Max. 110mm
기타 규격(두께 / 나비)은 담당자와 협의하여 결정한다.
종류 및 화학성분
합금번호 기호 Cu(질량 %) P(질량 %)
C1020 C1020 BE, BD, BF 99.96 이상 -
C1100 C1100 BE, BD, BF 99.90 이상 -
C1220 C1220 BE, BD 99.90 이상 0.004~0.040
도전율 (단위 : % IACS)
도전용인 것은 기호 뒤에 C를 붙인다.
합금번호 질별 기호 도전율(20℃) %IACS
C 1020
C 1100		 F C 1020 BEC-F
C 1020 BFC-F
C 1100 BEC-F
C 1100 BFC-F		 100 이상
O C 1020 BDC-O
C 1100 BDC-O		 100 이상
1/2 H C 1020 BDC-1/2 H
C 1100 BDC-1/2 H		 98 이상
H C 1020 BDC-H
C 1100 BDC-H		 97 이상
치수의 허용차
전신 가공한 단면이 원형, 정육각형, 정사각형, 직사각형인 구리 봉.
< 치수는 원형일 때는 지름, 정사각형일 때는 변, 정육각형일 때는 맞변거리를 표시한다. >
< 허용차를 (+) 또는 (-)만으로 지정하는 경우 표 수치의 2배로 한다. >
지름, 변 또는 맞변거리 원형 정사각형, 직사각형, 정육각형 자동기용 원형
1 이상 3 이하 ±0.03 ±0.05 0 ~ -0.03
3 초과 6 이하 ±0.04 ±0.06 0 ~ -0.04
6 초과 10 이하 ±0.04 ±0.08 0 ~ -0.05
10 초과 20 이하 ±0.06 ±0.11 0 ~ -0.07
20 초과 35 이하 ±0.08 ±0.18 0 ~ -0.08
35 초과 50 이하 ±0.10 ±0.25 0 ~ -0.12
50을 초과하는 것 ±0.3 ±0.6 -

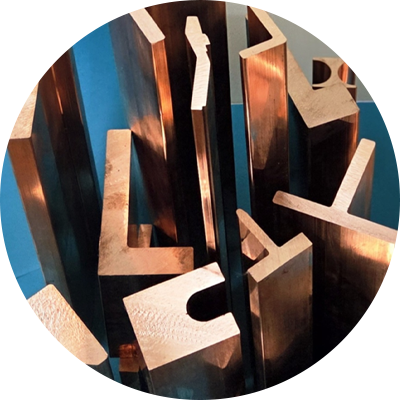

구리 이형

특징
구리 이형제품(Copper Extruded Profiles)은 형상이나 구조가 일정하지 않은 특정한 단면 형상을 갖도록 압출 성형된 구리 제품으로 일반적인 원형 봉이나 판재와 달리 다양한 형상을 가질 수 있어 특정 용도에 맞게 설계되어 다양한 산업에서 전기적, 열적, 기계적 특성을 활용하여 널리 사용되어지고 있다.
적용분야
전자기기, 데이터센터, 배터리 및 에너지 저장시스템, 산업기계 및 기계부품, 자동차산업, 고용량 중공업 크레인.
생산 가능 규격
: ~ Max. 200mm
기타 규격(형상 및 최소 폭 등)은 담당자와 협의하여 결정한다.
종류 및 화학성분
합금번호 기호 Cu(질량 %) P(질량 %)
C1020 C1020 BE, BD, BF 99.96 이상 -
C1100 C1100 BE, BD, BF 99.90 이상 -
C1220 C1220 BE, BD 99.90 이상 0.004~0.040
